江苏NYP系列齿轮泵

概述

NYP系列内啮合齿轮泵是根据石油、化工、涂料、油脂、医药、 染料、食品等行业的需求，研制开发的新型容积泵，由于该产品可选用不同的材质和具有独特的结构，广泛应用于不同性质、不同粘度的介质输送。

适用介质温度：-10℃-200℃

适用介质粘度：1.0cSt-300000cSt

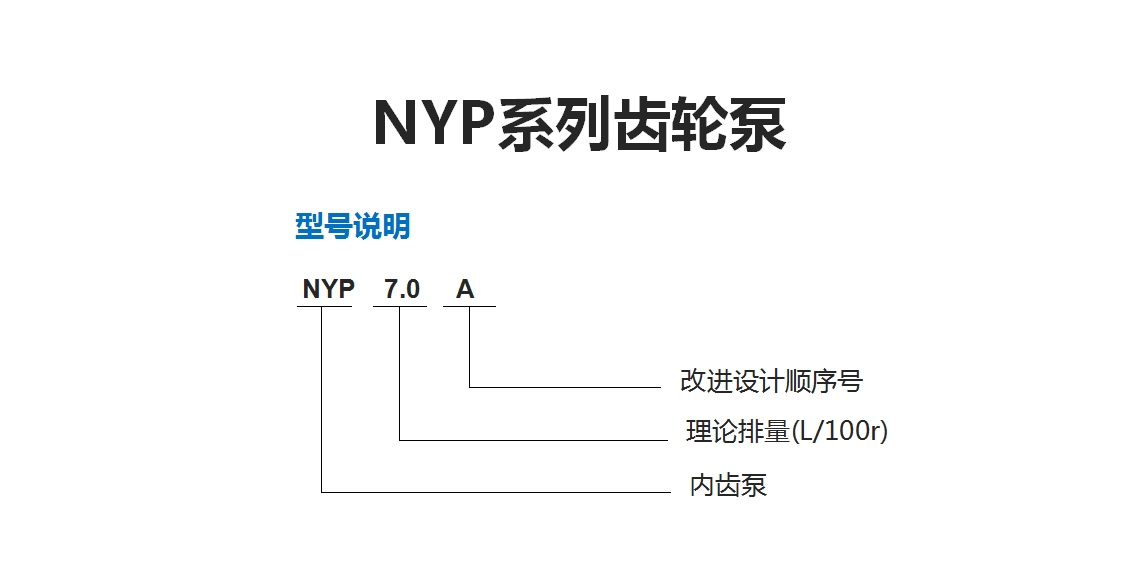

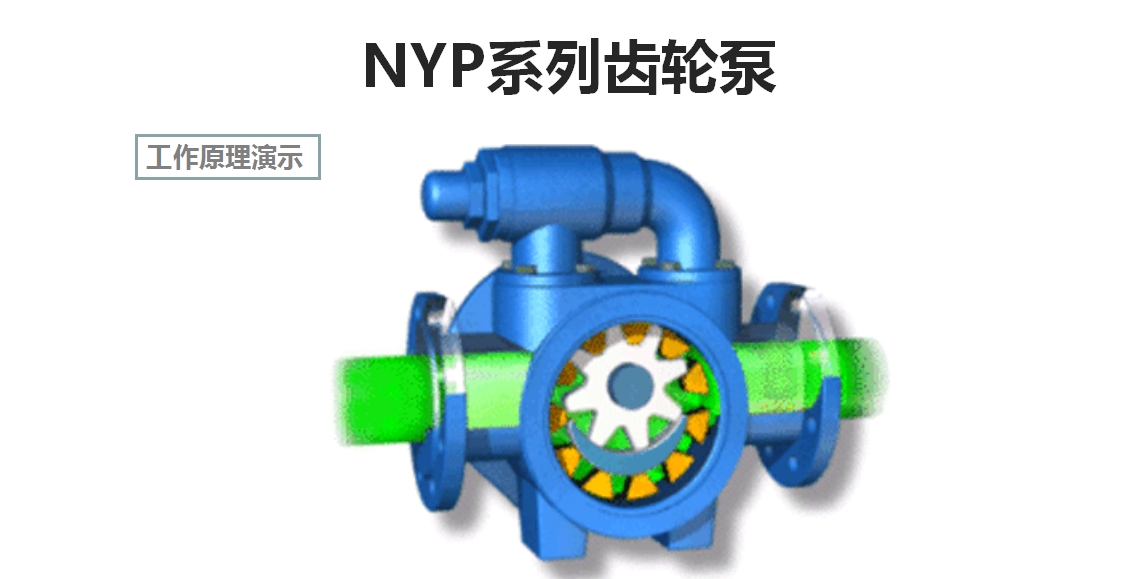

工作原理

具有内齿的驱动齿轮（外转子）带动内转子在全封闭的泵体内作同方向转动，泵体前盖的月牙板使吸入口和排出口隔开。转动时在吸入口形成负压，液体被吸入，转子将液体带到排出口，受压排出泵体，完成了液体的输送。

性能范围

■ 流量： 0.5～200 m3/h

■ 压力：≤2.0 MPa

■ 使用温度：-10 ～  +200℃

■ 粘度范围：20～300000cSt

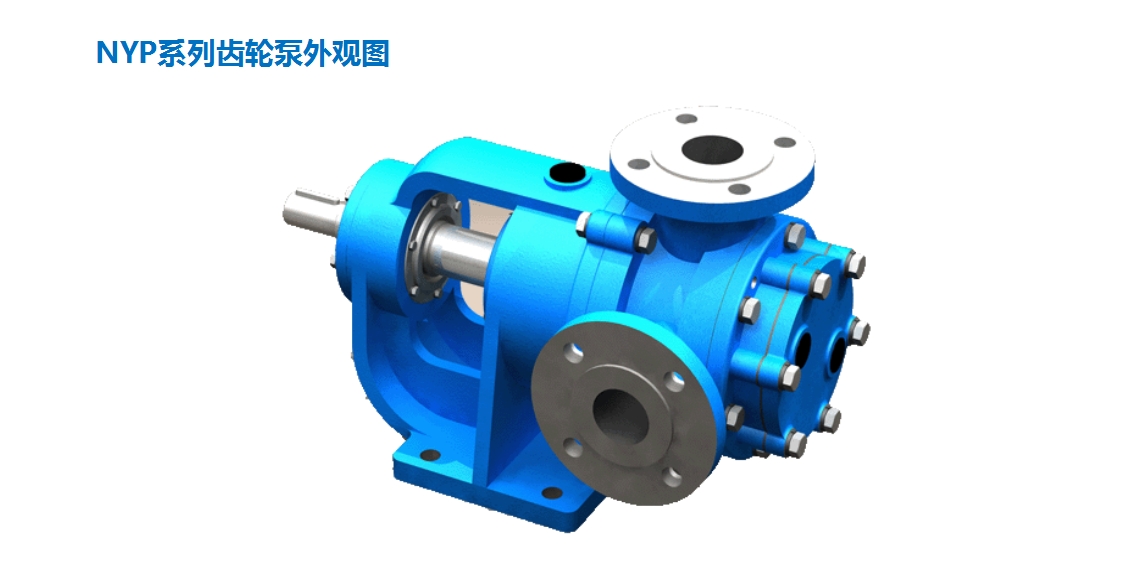

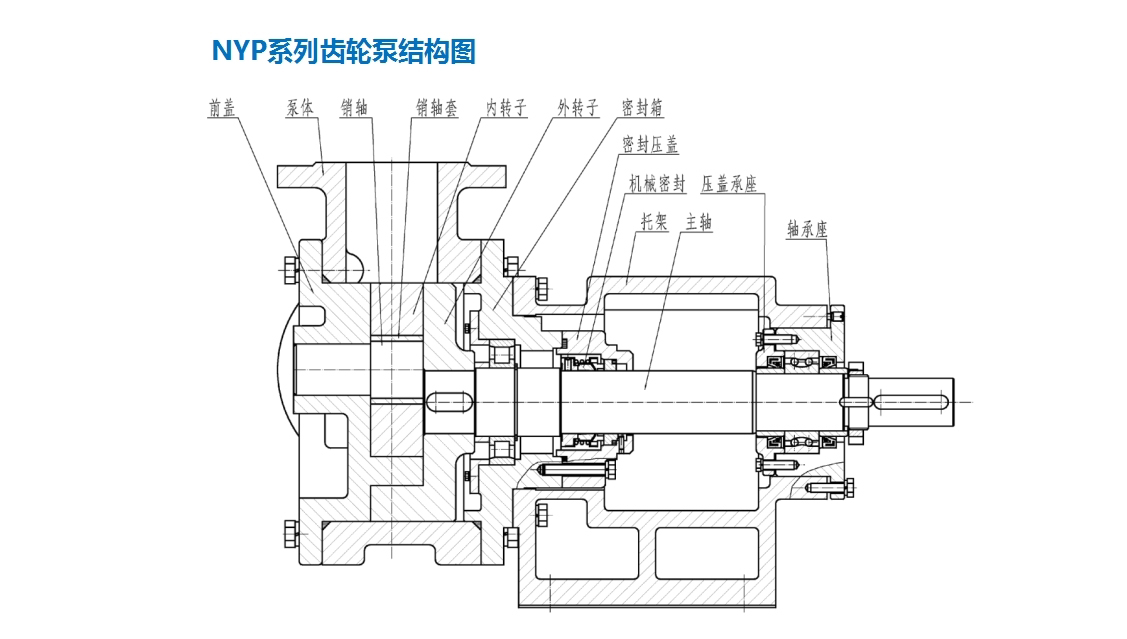

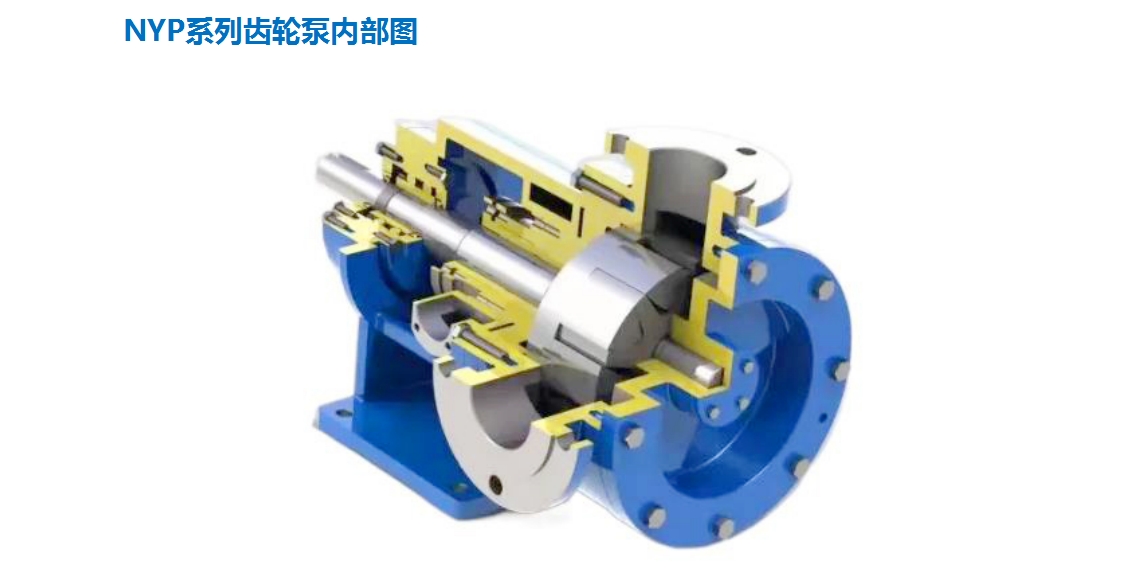

产品结构

■ 泵主要有内外转子、轴、泵体、前盖、密封、轴承等组成。

■ 密封有机械密封和填料密封两种形式。对于高温、高粘稠度及腐蚀性较强的介质，选用填料密封。

■ 输送易结晶物料时，在前盖和泵体上可设计带有保温套，工作时通蒸汽保温融化。

■ 泵可配带安全阀，当泵或管路系统超压时，安全阀打开，形成内部回流，保证系统安全。

■ 泵装置由泵、电机和底座组成。

■ 传动方式有桥式和直联式两种。

■ 从电机端向泵看，为顺时针旋转。

产品特点

■ 转子结构

转子结构为少齿差摆线转子结构，转子齿形为短幅外摆线的内等距曲线，与传统的一齿差摆线转子结构相比，不易产生咬死现象。

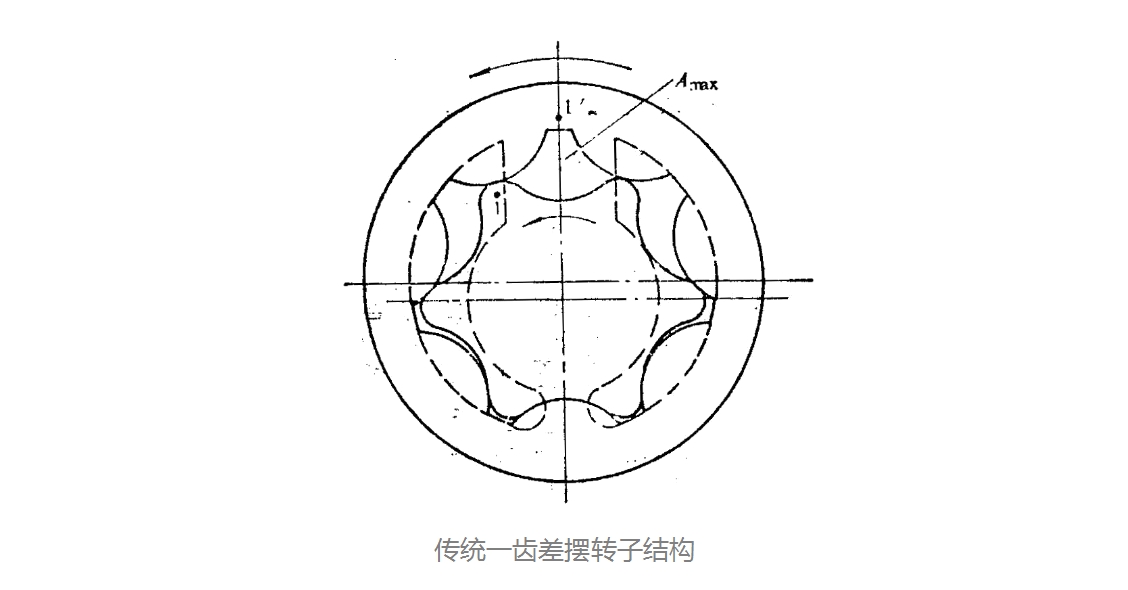

传统的一齿差摆转子结构，如图，由于没有起密封作用的月牙板在整个运转过程中两个转子始终处在全啮合状态，齿面滑移大，极易出现咬死现象，而少齿摆线转子结构，如图，一般为2齿差或3齿差，由于采用月

牙板结构，转子只在啮合区处于啮合状态，而两转子的齿面是滚动啮合，所以齿面的相对滑动少，受力均衡，磨损小，运转平稳。

■ 输送液体平稳，无脉动，振动小，噪音低。

■ 有很强的自吸性能。

■正确选用零件材料，可输送多种有腐蚀性的介质，适用温度可达200℃。

■内外转子转向相同，磨损小，使用寿命长。

■泵的转速与流量呈线性函数关系，可适当改变转速来改变泵的流量。

■特别适用高粘度介质的输送。
